pt100熱電阻接線原理圖及接線方式

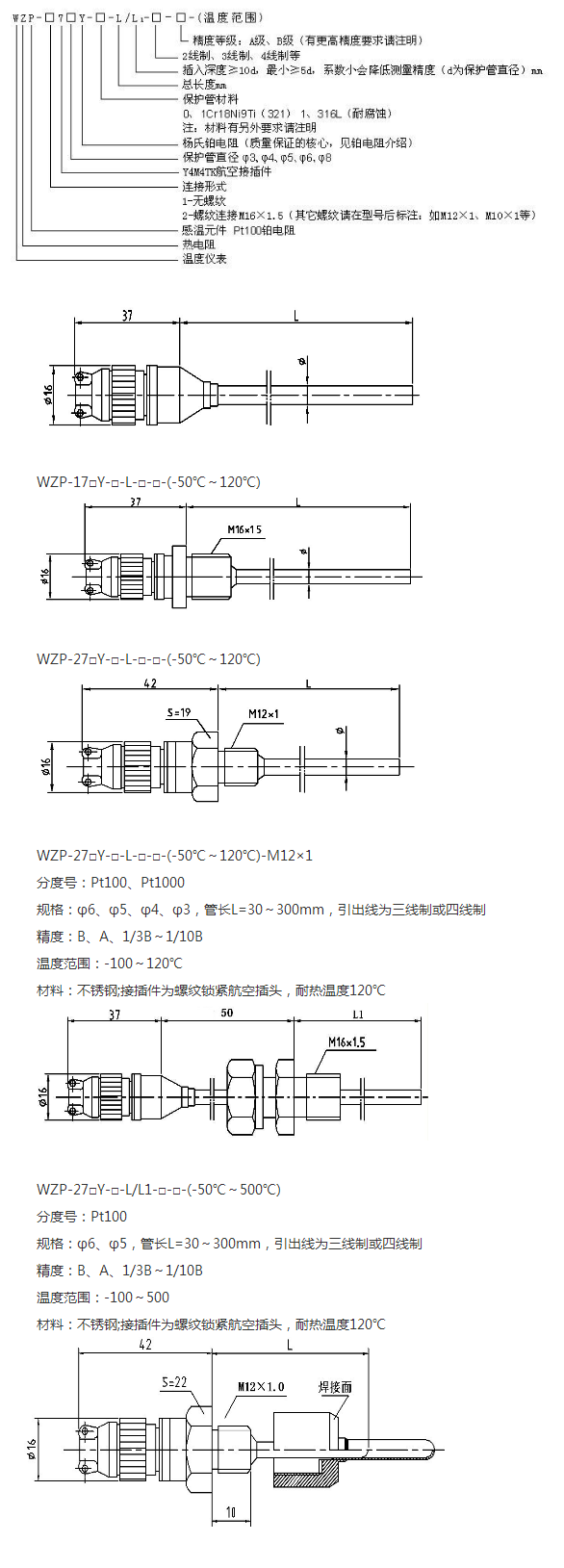

外加焊接護套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1
分度號：Pt100
規格：φ6、φ5，管長L=30～300mm，引出線為三線制或四線制
精度：B、A、1/3B～1/10B
溫度范圍：-100～120℃
材料：不銹鋼;接插件為鋼球鎖緊航空插頭，耐熱溫度120℃
1、Pt100熱電阻的三種接線方式在原理上的不同：
二線制和三線制是用電橋法測量，最后給出的是溫度值與模擬量輸出值的關系。四線沒有電橋，完全只是用恒流源發送，電壓計測量，最后給出測量電阻值。
2、Pt100熱電阻的三種接線方式對測量精度的影響
連接導線的電阻和接觸電阻會對Pt100鉑電阻測溫精度產生較大影響，鉑電阻三線制或者四線制接線方式能有效消除這種影響。
與熱電阻連接的檢測設備(溫控儀、PLC輸入等)都有四個接線端子：I+、I-、V+、V-。其中，I+、I-端是為了給熱電阻提供恒定的電流，V+、V-是用來監測熱電阻的電壓變化，依次檢測溫度變化。請參閱下圖：
(1)四線制就是從熱電阻兩端引出4線，接線時電路回路和電壓測量回路獨立分開接線，測量精度高，需要導線多。(2)三線制就是引出三線，Pt100B鉑電阻接線時電流回路的參端和電壓測量回路的參考為一條線(即檢測設備的I-端子和V-端子短接)。精度稍好。(3)兩線制就使引出兩線，Pt100B鉑電阻接線時接線時電流回路和電壓測量回路合二為一(即檢測設備的I-端子和V-端子短接、I+端子和V+短接短接)。測量精度差。
