k型熱電偶的詳細介紹
K型熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用。可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。

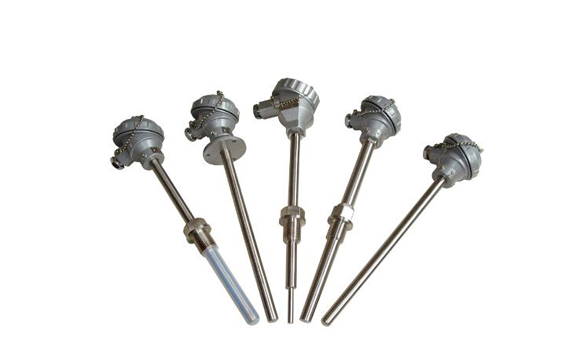

K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。是目前用量最大的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2～4.0mm。正極（KP）的名義化學成分為：Ni：Cr=92：12，負極（KN）的名義化學成分為：Ni：Si=99：3，其使用溫度為-200~1300℃。
K型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中廣泛為用戶所采用。不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛。
K型熱電偶特點
1. 檢出(測溫)元件熱電偶是工業上最常用的溫度檢測元件之一。必須配二次儀表，其優點是：
① 測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。
② 測量范圍廣。常用的熱電偶從-50~+1600℃均可連續測量，某些特殊熱電偶最低可測到-269℃（如金鐵鎳鉻），最高可達+2800℃（如鎢-錸）。
③ 構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。
2.根據溫度測量范圍及精度，選用相應分度號的熱電偶
使用溫度在1300~1800℃，要求精度又比較高時，一般選用B型熱電偶；要求精度不高，氣氛又允許可用鎢錸熱電偶，高于1800℃一般選用鎢錸熱電偶；使用溫度在1000~1300℃要求精度又比較高可用S型熱電偶和N型熱電偶；在1000℃以下一般用K型熱電偶和N型熱電偶，低于400℃一般用E型熱電偶；250℃下以及負溫測量一般用T型電偶，在低溫時T型熱電偶穩定而且精度高。
3：K型熱電偶產品選型資料
|
W |
R |
規格 |
內容 |
||||||||
|
|
|
R |
|
鉑銠30-鉑銠6 |
|||||||
|
P |
|
鉑銠10-鉑 |
|||||||||
|
N |
|
鎳鉻-鎳硅 |
|||||||||
|
E |
|
鎳鉻-銅鎳 （鎳鉻-康銅） |
|||||||||
|
熱 |
- |
1 |
|
無固定式裝置式 |
|||||||
|
2 |
|
固定螺紋式 |
|||||||||
|
3 |
|
活動式法蘭 |
|||||||||
|
4 |
|
固定法蘭式 |
|||||||||
|
5 |
|
活動法蘭角尺形式 |
|||||||||
|
6 |
|
固定螺紋錐形保護管式 |
|||||||||
|
安裝固定形式 |
2 |
|
防濺式 |
||||||||
|
3 |
|
防水式 |
|||||||||
|
4 |
|
隔爆式 |
|||||||||
|
接線盒形式 |
0 |
16mm保護管 |
|||||||||
|
1 |
25mm保護管（雙層套管） |
||||||||||
|
2 |
16mm高鋁質管（單層套管） |
||||||||||
|
3 |
20mm高鋁質管 |
||||||||||
|
設計序號 |
□ |
||||||||||
|
W |
R |
□ |
- |
□ |
□ |
□ |
□ |
||||
訂貨需知：
1.注明熱電偶型號、分度號、使用溫度。
2.熱電偶保護管直徑、長度。
3.緊固件、法蘭裝置，提供尺寸。
